کانال ها و دریچه ها
کانال ها و دریچه ها
کانال های هوااز نظرجنس به دو گروه فلزی و غیر فلزی قرار میگیرند و از نظر شکل می توانندمدور یا چهار گوش باشند. اندازه وچگونگی ساخت و نصب کانال ها تاثیرات مهمی بر انتقال و توزیع هوا دارد. در عین حال چیدمان ویژه کانال ها به همراه هواساز متناسب می توانند اورنده نوع خاصی از سیستم تهویه مطبوع باشند.مانند سیستم تهویه مطبوع دو کاناله یا دو جریانی و یا چند منطقه ای.

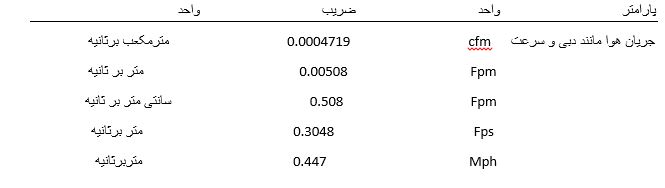

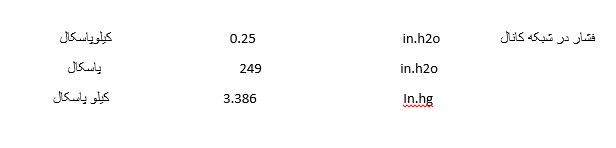

تبدیل واحدهای کاربردی در شبکه کانال های هوا

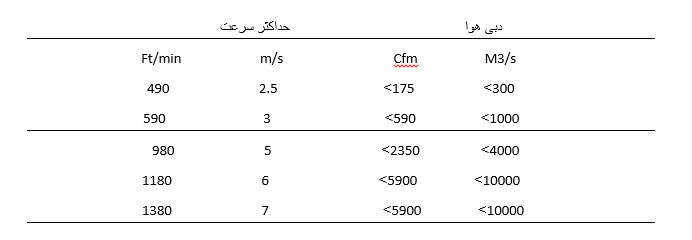

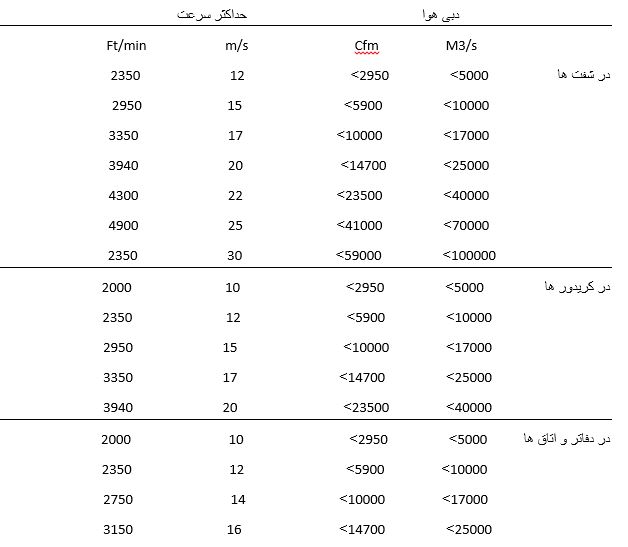

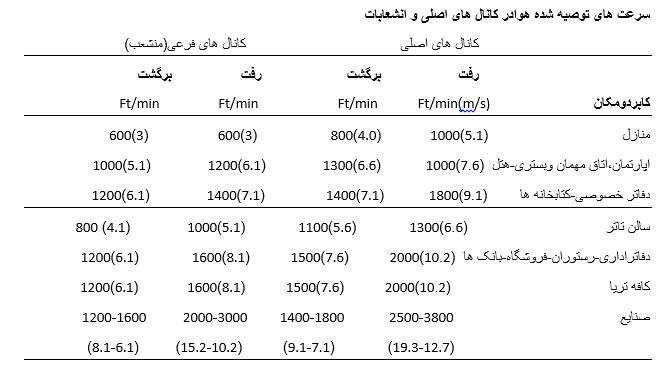

سرعت توصیه شده درکانال ها براساس افت فشار
کانال با فشار زیاد
حداکثر افت اصطکاک تا0.4 اینچ آب به ازای هر 100 فوت
سرعت 3500-2000فوت در دقیقه
کانال با فشارکم و متوسط
حداکثر افت اصطکاک 0.2-0.1 اینچ آب به ازای هر100فوت
سرعت 2000-1500فوت در دقیقه
تعیین سطح مقطع کانال هوا
ft2=cfm/fpm
ft2=سطح مقطع کانال cfm=دبی هوا fpm=سرعت هوا
تعیین فشار سرعت
HV=(V/4005)2
HV=فشارسرعتی برحسب اینچ آب V=سرعت هوا بر حسب فوت در قیقه
